Apabila berurusan dengan filem PTFE (Polytetrafluoroethylene) nipis, mengukur ketebalannya dengan tepat adalah amat penting. Sebagai pembekal filem PTFE nipis yang berwibawa, kami memahami kepentingan pengukuran yang tepat dalam memastikan kualiti dan prestasi produk kami. Dalam catatan blog ini, kami akan meneroka pelbagai alat pengukur yang digunakan untuk mengukur ketebalan filem PTFE nipis, membincangkan prinsip kerja, kelebihan dan batasannya.
1. Mikrometer
Mikrometer, juga dikenali sebagai angkup mikrometer, adalah salah satu instrumen yang paling biasa digunakan untuk mengukur ketebalan bahan nipis, termasuk filem PTFE. Ia datang dalam versi mekanikal dan digital, dengan versi digital menawarkan ketepatan yang lebih tinggi dan kebolehbacaan yang lebih mudah.
Prinsip Kerja
Mikrometer mekanikal berfungsi berdasarkan mekanisme skru - benang. Pengguna memutar bidal, yang menggerakkan gelendong ke arah atau menjauhi andas. Jarak antara gelendong dan andas boleh diukur dengan ketepatan tinggi, biasanya sehingga 0.001 mm (atau 1 mikron). Mikrometer digital menggunakan penderia elektronik untuk mengukur jarak, dan hasilnya dipaparkan pada skrin digital.
Kelebihan
- Ketepatan Tinggi: Mikrometer boleh memberikan ukuran yang sangat tepat, menjadikannya sesuai untuk aplikasi di mana kawalan ketebalan yang tepat diperlukan.
- Mudah alih: Mereka agak kecil dan mudah dibawa, membolehkan pengukuran di tapak.
- Mudah Digunakan: Walaupun bagi mereka yang mempunyai pengetahuan teknikal yang terhad, menggunakan mikrometer adalah mudah.
Had
- Kawasan Persampelan Terhad: Mikrometer mengukur ketebalan pada satu titik. Untuk filem PTFE yang mungkin mempunyai variasi ketebalan di seluruh permukaan, pelbagai ukuran perlu diambil di lokasi yang berbeza, yang boleh memakan masa.
- Kemungkinan Kerosakan Permukaan: Tekanan sentuhan daripada gelendong dan andas boleh menyebabkan sedikit ubah bentuk pada permukaan filem PTFE yang halus, terutamanya untuk filem yang sangat nipis.
2. Tolok Ketebalan Ultrasonik
Tolok ketebalan ultrasonik adalah satu lagi pilihan popular untuk mengukur ketebalan filem PTFE nipis.
Prinsip Kerja
Tolok ini berfungsi dengan menghantar gelombang ultrasonik melalui bahan. Gelombang memantulkan permukaan belakang filem, dan masa yang diambil untuk gelombang kembali diukur. Berdasarkan kelajuan gelombang ultrasonik yang diketahui dalam PTFE, ketebalan filem boleh dikira menggunakan formula (d = \frac{v\times t}{2}), dengan (d) ialah ketebalan, (v) ialah kelajuan gelombang ultrasonik dalam bahan, dan (t) ialah masa penerbangan.
Kelebihan
- Tidak merosakkan: Pengukuran ultrasonik tidak merosakkan filem PTFE, yang penting untuk produk yang perlu kekal utuh untuk kegunaan selanjutnya.
- Langkah Melalui Salutan: Jika filem PTFE mempunyai salutan atau merupakan sebahagian daripada struktur berbilang lapisan, tolok ultrasonik masih boleh mengukur ketebalan lapisan PTFE.
- Sesuai untuk Kawasan Besar: Ia boleh meliputi kawasan yang lebih besar berbanding dengan mikrometer, memberikan ukuran ketebalan yang lebih mewakili.
Had
- Memerlukan Coupplant: Untuk memastikan penghantaran gelombang ultrasonik yang betul, gandingan (seperti gel) perlu digunakan di antara probe tolok dan permukaan filem. Ini mungkin meninggalkan sisa pada filem.
- Ketepatan Terpengaruh oleh Sifat Bahan: Kelajuan gelombang ultrasonik boleh berbeza-beza bergantung pada ketumpatan filem PTFE, suhu dan sifat lain, yang mungkin menjejaskan ketepatan pengukuran.
3. Sistem Pengukuran Ketebalan Pengimbasan Laser
Teknologi pengimbasan laser juga telah digunakan secara meluas untuk mengukur ketebalan filem PTFE nipis.
Prinsip Kerja
Sistem ini menggunakan pancaran laser untuk mengimbas permukaan filem PTFE. Cahaya laser dipantulkan dari permukaan atas dan bawah filem, dan jarak antara dua titik pantulan diukur. Dengan mengimbas filem secara berterusan, profil ketebalan terperinci boleh diperolehi.
Kelebihan
- Kelajuan tinggi dan Tanpa sentuhan: Pengimbasan laser membolehkan pengukuran pantas tanpa menyentuh filem, yang sesuai untuk barisan pengeluaran volum tinggi.
- Pemetaan resolusi tinggi: Ia boleh memberikan peta ketebalan terperinci bagi keseluruhan permukaan filem, membolehkan pengesanan variasi ketebalan tempatan.
- Operasi Automatik: Sistem ini boleh disepadukan ke dalam proses pengeluaran automatik, meningkatkan kecekapan dan mengurangkan kesilapan manusia.
Had
- Kos Tinggi: Sistem pengimbasan laser agak mahal untuk dibeli dan diselenggara.
- Sensitiviti kepada Keadaan Permukaan: Ketepatan ukuran boleh dipengaruhi oleh kekasaran permukaan dan pemantulan filem PTFE.
4. Penderia Ketebalan Kapasitif
Penderia kapasitif juga digunakan untuk mengukur ketebalan bahan dielektrik nipis seperti filem PTFE.
Prinsip Kerja
Sensor kapasitif terdiri daripada dua elektrod. Apabila filem PTFE diletakkan di antara elektrod, ia bertindak sebagai dielektrik. Kapasiti sensor berubah bergantung pada ketebalan filem. Dengan mengukur kapasitansi dan menggunakan hubungan pra-ditentukur antara kemuatan dan ketebalan, ketebalan filem boleh ditentukan.
Kelebihan
- Bukan kenalan: Penderia kapasitif boleh mengukur ketebalan tanpa menyentuh filem, mengelakkan sebarang kemungkinan kerosakan.
- Masa Respons Cepat: Mereka boleh menyediakan ukuran ketebalan masa nyata, yang berguna untuk kawalan proses.
- Sesuai untuk Filem Nipis: Penderia kapasitif amat berkesan untuk mengukur filem PTFE yang sangat nipis.
Had
- Kepekaan terhadap Keadaan Persekitaran: Faktor seperti kelembapan dan suhu boleh menjejaskan pengukuran kemuatan, membawa kepada ketidaktepatan.
- Terhad kepada Bahan Dielektrik: Penderia kapasitif terutamanya sesuai untuk bahan dielektrik seperti PTFE dan mungkin tidak berfungsi untuk bahan konduktif atau separa konduktif.
Rangkaian Produk Kami dan Kepentingan Pengukuran Ketebalan

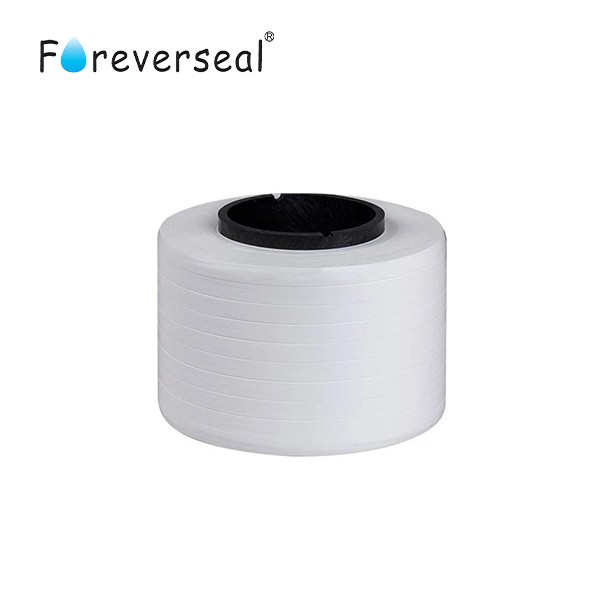

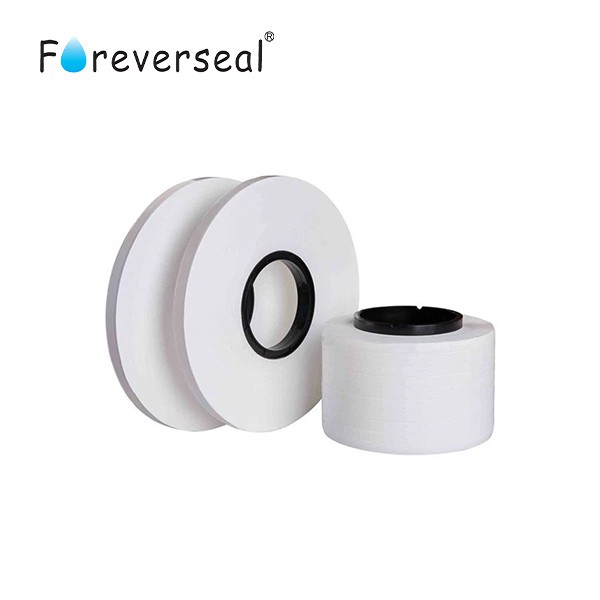

Sebagai pembekal terkemuka filem PTFE nipis, kami menawarkan pelbagai jenis produk, termasukPita Penebat PTFE Ketumpatan Rendah Putih Tidak Bersinter,Filem Penebat Kabel PTFE, danFilem PTFE Rintangan Kakisan. Ketebalan filem ini adalah parameter kritikal yang mempengaruhi prestasinya.
Sebagai contoh, dalam aplikasi penebat kabel, ketebalan filem PTFE boleh mempengaruhi sifat elektrik seperti kemuatan dan kekuatan pecahan voltan. Dalam aplikasi tahan kakisan, ketebalan perlu mencukupi untuk menyediakan penghalang yang boleh dipercayai terhadap bahan menghakis. Dengan menggunakan alat pengukur yang sesuai, kami memastikan produk kami memenuhi piawaian kualiti yang ketat dan keperluan pelanggan.
Hubungi Kami untuk Perbincangan Lanjut
Jika anda berminat dengan produk filem PTFE nipis kami atau mempunyai sebarang soalan tentang ukuran ketebalan dan spesifikasi produk, kami dengan senang hati akan membantu anda. Hubungi kami untuk memulakan perbincangan tentang keperluan khusus anda dan kami boleh bekerjasama untuk mencari penyelesaian terbaik untuk projek anda.
